硬件設計電路,電路原理圖分享-KIA MOS管


硬件設計電路圖

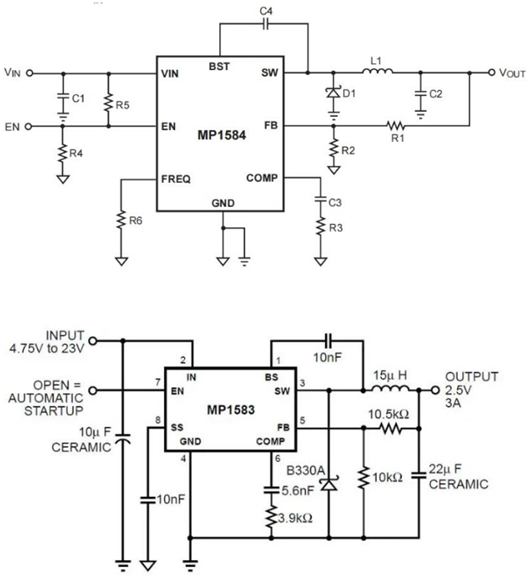

升壓/降壓轉換器(如Boost/Buck電路):

硬件設計電路

通過DC-DC轉換,高效調整電壓水平,適應不同負載需求。

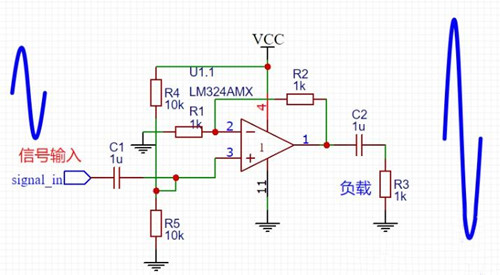

運算放大器和反相放大器:

硬件設計電路

硬件設計電路

通過簡單的負反饋配置,實現信號的放大和倒相,廣泛應用于信號處理和濾波。

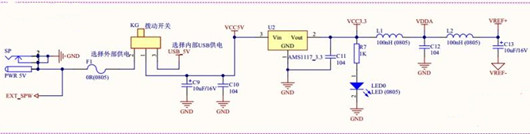

外部供電電源電路:

硬件設計電路

輸入電壓范圍:5V

電源插座是有極性的,內正外負極,芯線直徑2.0mm
