光控延時開關電路圖,原理圖分享-KIA MOS管

信息來源:本站 日期:2024-08-28

分享到:

光控延時開關電路圖,原理圖分享-KIA MOS管


光控延時開關電路

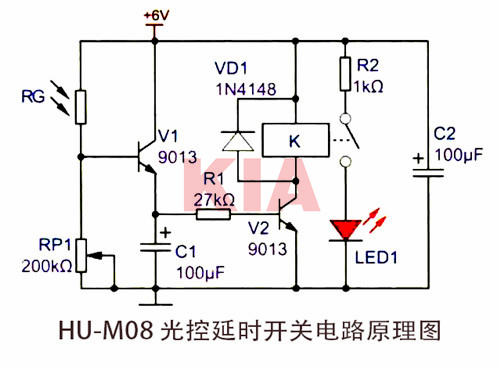

這個電路是具有延時功能的光控開關,電路原理如圖所示。

光控延時開關電路

電路電容C1用于延時控制,平時RG沒有收到光照時呈現高電阻,V1、V2均截止,繼電器K不工作,當用手電等光源照射光敏電阻時,RG呈現低電阻,V1導通,因?yàn)榈刃щ娮韬苄。噪娙軨1迅速充滿電荷。同時V2也導通,K吸合,常開觸點閉合,可使被控設備得電工作。當RG的光照停止時,V1截止,但由于C1上存儲的電荷可以通過R1繼續向V2發射結放電,仍能維持V2導通,所以K仍處于吸合狀態。隨著C1上的電荷逐步減少,當不足以維持V2導通時,則V2截止,K釋放斷開,被控設備停止工作。

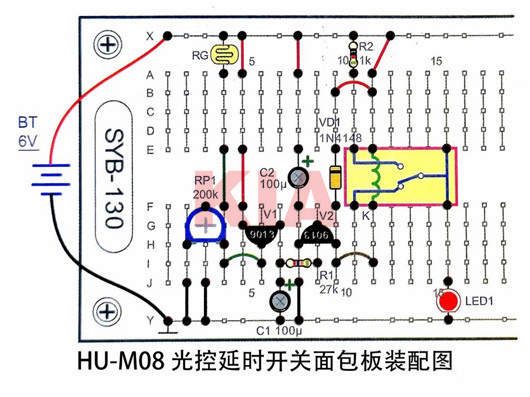

面包板裝配圖

光控延時開關電路

安裝調試

R1和C1的值決定延時時間的長短,取值越大延時時間越長。同時,V2的放大倍數也對延時時間有較大影響,如采用達林頓復合形式則延時時間會更長,同時C1的漏電電流越小延時時間也將越長。在安裝視頻演示中,為節約時間,C1的取值較小。使用黑色熱縮管遮擋光敏電阻來模擬黑夜時的情形。


焊接注意事項

電路安裝、元件焊接請嚴格按照元件清單表元件安裝、焊接請遵照從小到大,從低到高的原則來進行。


電阻插裝焊接時,注意區別不同阻值的電阻,不知道阻值的可以用萬用表或測試儀等工具進行測量。不要相互混淆,色環朝向保持一致,緊貼電路板插裝焊接。


有極性元件如電解電容、LED、麥克風、三極管等焊接前請先判斷極性,確認無誤后再插入PCB絲印對應的元器件。確認方向和安裝方式正確后再進行焊接。


雙列直插式芯片焊接時,一定要確保安裝方向與絲印一致。如果配備有芯片底座的,應先焊接芯片底座后再安裝芯片,PCB絲印、芯片底座和芯片安裝方向保持一致。


焊接完成后,不得出現漏焊、虛焊、連焊、多錫、少錫、錫尖、錫孔、氧化和焊盤翹起等焊接不良現象。在我們插件焊接時,焊接完成后應剪去多余的引腳長度,引腳不宜過長,應在焊接好的基礎上預留1MM左右即可,當兩個引腳相距距離過近時,應獨立分開剪除,還應酌情剪到最短,防止引腳觸碰到一起。

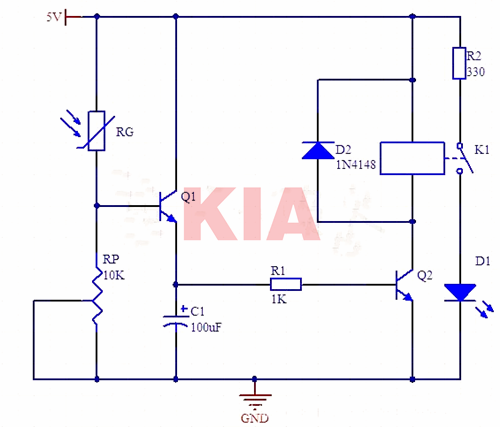

光控延時開關電路圖

光控延時開關電路

電路功能介紹:本例中用光敏電阻實現有光照射時,開關接通,LED被點亮;光照射停止時,LED延遲一段時間后熄滅。


電路工作過程:

1、電路上電后,當周?chē)h(huán)境光照很弱時,光敏電阻RG呈現大電阻阻狀態,三極管QQ1截止,則Q1的發射極與Q2的基極都為0V,所以三極管Q2也是截止的,繼電器不動作,LED不顯示。


2、當光敏電阻上有光照射時,光敏電阻RG呈現低電阻,三極管Q1導通,電源通過三極管Q1開始向電容C1充電,三極管Q2的基極電壓開始上升。當三極管Q2的基極電壓上升到0.7V時,三極管Q2開始導通,但此時流過三極管Q2的電流還較小,不足以使繼電器Q動作;但隨著電容C1的充電電壓逐漸上升,流過三極管Q2的電流也越來越大,使繼電器動作,常開觸點吸合,發光二極管D1被點亮。


3、當光敏電阻上的光照停止時,光敏電阻RG恢復大電阻狀態,三極管Q1截止;三極管Q2在電容C1放電期間,能維持一段時間的導通。當電容C1上的電壓不足以使三極管Q2導通時,繼電器斷開,常開觸點彈開,發光二極管D1熄滅。
