加速mos管關斷,MOS管加速關斷電路方法-KIA MOS管
信息來源：本站 日期：2024-07-01
加速關斷主要是指在MOS管從導通狀態轉換到截止?fàn)顟B(tài)時，減少關斷時間，提高關斷速度。
加速M(fèi)OS管關斷方法包括提高驅動電路響應速度、減少柵極電容、使用輔助關斷電路、降低電源電壓、優化電路布局、使用負溫度系數的器件，以及合理選擇器件。
提高驅動電路響應速度
使用高速驅動電路可以減少M(fèi)OS管從導通狀態到關斷狀態的轉換時間。這可以通過選擇更快的驅動晶體管或使用專門的驅動IC來實現。
減少柵極電容
MOSFET的關斷時間與其柵極電容（Cgs）有關。減小柵極電容可以減少充放電時間，從而加速關斷過程。這可以通過優化布局、使用更小的柵極面積或選擇具有更低柵極電容的器件來實現。
使用輔助關斷電路

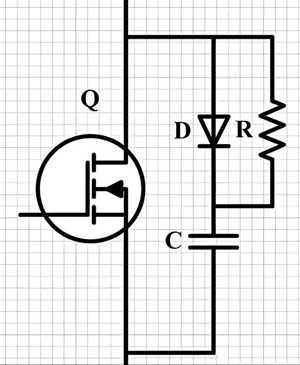

在MOSFET的源極和漏極之間加入一個輔助關斷電路，如肖特基二極管或RCD(阻尼電阻-電容-二極管)電路，可以幫助快速放電，從而加速關斷過程。
降低電源電壓
降低MOSFET工作時的電源電壓可以減少柵極-源極之間的電壓差，從而減少柵極電容的充電能量，加快關斷速度。
優化電路布局
在PCB布局中，減少M(fèi)OSFET的引腳長度和優化走線可以降低寄生電感和電容，從而提高關斷速度。
使用負溫度系數的器件
某些MOSFET設計為負溫度系數，即隨著溫度的升高，其導通電阻減小，這有助于在高溫下加快關斷過程。
