電源切換電路,雙電源切換電路圖,收藏學習-KIA MOS管


雙電源切換電路方案:

兩個接觸器,一個中間繼電器實現簡易的雙電源切換。

電源切換電路,雙電源

接線圖

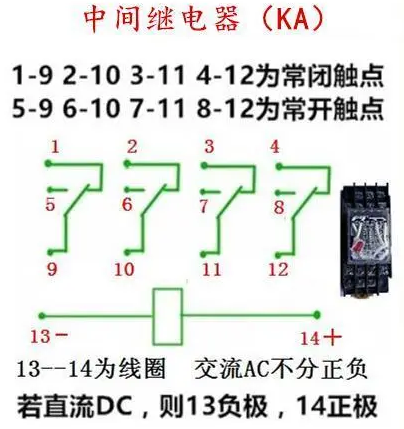

普通的8腳中間繼電器即可,線圈電壓為AC220。

電源切換電路,雙電源

電源切換電路原理圖

主電源供電時,中間繼電器K1線圈得電,K1的常開點閉合,交流接觸器KM2線圈得電,K1的常閉觸點斷開,KM1線圈無法工作。當主電源斷電時,K1的常開點復位接觸器KM2線圈失電,K1常閉觸點復位接觸器KM1線圈得電,備用電源供電。

電源切換電路,雙電源

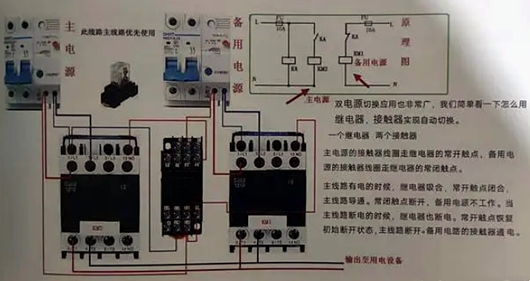

實物接線圖


雙電源自動切換電路分析

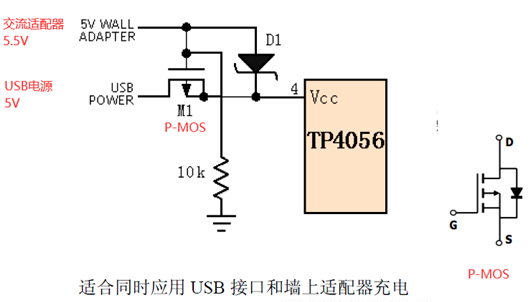

電路圖:

電源切換電路,雙電源

電路實際現象:

只插入交流適配器,電路會自動切換為交流適配器供電。只插入USB-5V電源,電路會自動切換為USB供電。同時將交流適配器和USB-5V電源接入電路,由于交流適配器的輸出電壓一般為 5.5V以上,比USB電源的5V略高,電路會自動切換為交流適配器供電。


電路原理:

電路由1個P-MOS(如AO3401)、1個二極管(推薦用肖特基,壓降小)、1個適當阻值的下拉電阻 組成。假設USB電源電壓為5.0V,交流適配器的電壓為5.5V,比USB的略高。


當交流適配器的 5.5V單獨接入時,二極管導通,電路自動切換為交流適配器供電,此時用電端電壓為 5.5 - 0.3 =5.2V。當USB-5V單獨接入時,P-MOS的DS寄生二極管首先導通,S極電壓為 5 - 0.7 =4.3V,而此時的G極被下拉電阻拉低為0V,故 Vgs =0 - 4.3 =-4.3V。-4.3V < P-MOS的GS最低導通門限電壓,于是 P-MOS導通,之后用電端電壓為 5 - I*Ron。


由于MOS的導通電壓都比較低,約幾十mΩ,且一般電路電流都不會超過2A,故P-MOS的導通壓降幾乎可以不計。可以非常高效的將5V輸出至用電端。當交流適配器5.5V與USB-5V同時接入時,肖特基D1導通,此時 P-MOS的G極電壓為 5.5V,S極電壓為 5.2V,Vgs =5.5 - 5.2 =0.3V,0.3V &gt; P-MOS的GS最低導通門限電壓,于是 P-MOS關斷。電路便自動切換為由輸入電壓較高的交流適配器供電。
