LDO的線性調整率和負載調整率-KIA MOS管
信息來源：本站 日期：2023-02-09
LDO是常見的電源架構，線性調整率和負載調整率是兩個重要的參數。
線性調整率（line regulation）指的是，在特定負載電流條件下，當出入電壓變化時，引起的對應輸出電壓的變化量。
從定義可以看出，線性調整率越小越好，當輸入電壓變化時，對輸出的影響就越好，LDO性能越好。
負載調整率（Load regulation）指的是，在特定的輸入電壓條件下，當負載電流變化時，引起的輸出電壓的變化。
從定義可以看出，負載調整率也是越小越好，當負載電流突然變化時，引起的輸出變化越小，LDO性能就越好。

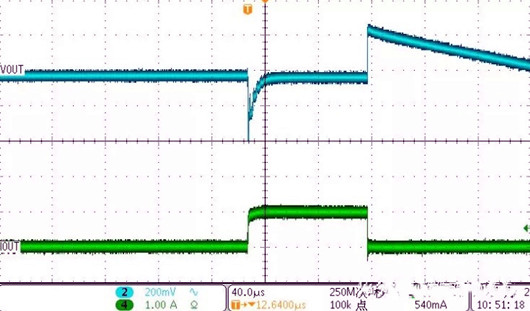

下圖中綠色的Iout突然上升時，使得LDO輸出有個下沖，這就是負載調整率。
一個設計優秀的LDO一定要具有良好的穩定性。
但輸入電壓變化比較大、負載電流波動比較大時，一定要格外注意這兩個參數的選擇，防止設計失效。
