全橋式變壓器開關電源也屬于雙激式變壓器開關電源。它同時具有推挽式變壓器開關電源電壓利用率高，又具有半橋式變壓器開關電源耐壓高的特點。

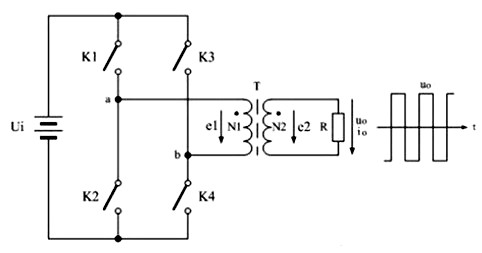

本文介紹的是全橋式變壓器開關電源電路圖。如下圖所示，圖中，K1、K2、K3、K4是4個控制開關，它們被分成兩組；K1和K4為一組，K2和K3為另一組。

開關電源工作的時候，總是一組接通，另一組關斷，兩組控制開關輪流交替工作；T為開關變壓器，N1為變壓器的初級線圈，N2為變壓器的次級線圈；Ui為直流輸入電壓，R為負載電阻；uo為輸出電壓，io為流過負載的電流。

當控制開關K1和K4與控制開關K2和K3正好組成一個電橋的兩臂，變壓器作為負載被跨接于電橋兩臂的中間。

在圖中，當控制開關K1和K4接通時候，電源電壓Ui被加到變壓器初級線圈N1繞組的a、b兩端，同時，由于電磁感應的作用在變壓器次級線圈N2繞組的兩端也會輸出一個與N1繞組輸入電壓Ui成正比的電壓，并加到負載R的兩端，使開關電源輸出一個正半周電壓。

當控制開關控制開關K1和K4由接通轉為關斷的時候，控制開關K2和K3則由關斷轉為接通，電源電壓Ui被加到變壓器初級線圈N1繞組的b、a兩端；

同理，由于電磁感應的作用在變壓器次級線圈N2繞組的兩端也會輸出一個與N1繞組輸入電壓成正比的電壓，并加到負載R的兩端，使開關電源輸出一個負半周電壓。

當控制開關K1和K4接通時候，電源電壓Ui被加到變壓器初級線圈N1繞組的a、b兩端，在變壓器初級線圈N1繞組中將有電流經過，通過電磁感應會在變壓器的鐵心中產生磁場，并產生磁力線；

同時，在初級線圈N1繞組的兩端要產生自感電動勢e1,在次級線圈N2繞組的兩端也會產生感應電動勢e2;感應電動勢e2作用于負載R的兩端，從而產生負載電流。
